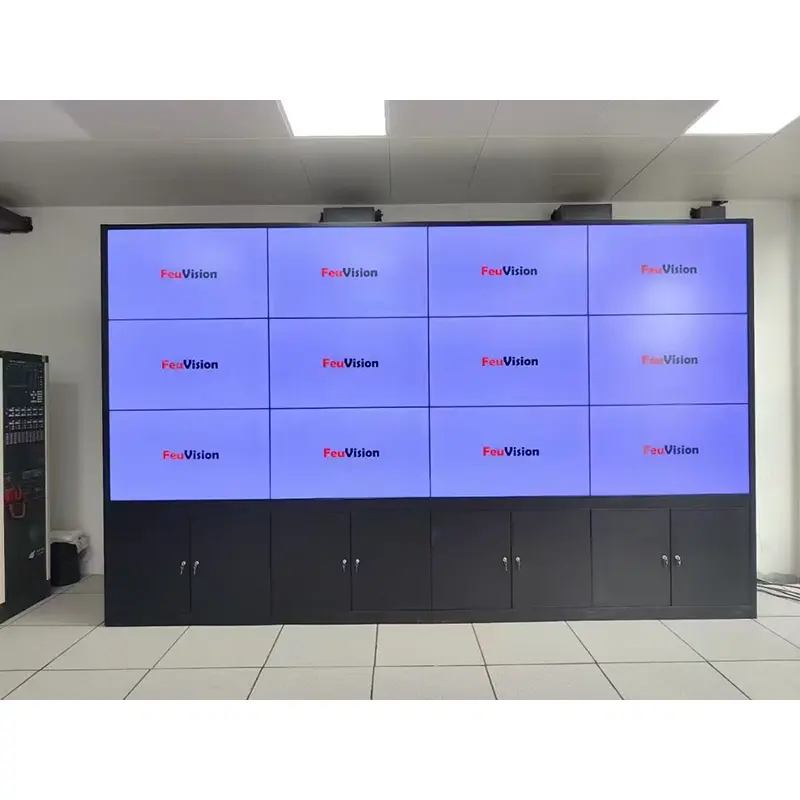

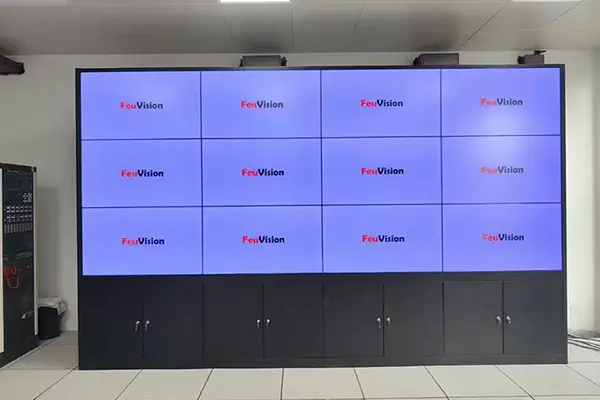

LCD Video Wall Mount

Ang LCD video wall mount ay isang modular metal support system na espesyal na idinisenyo para sa mga LCD video wall, malawakang inilapat sa multi-screen splicing scenario kabilang ang security monitoring, conference center, commercial advertising at traffic command centers. Ginawa ng mga high-strength na cold-rolled steel plate na may precision fine-tuning na mekanismo, sinusuportahan nito ang wall-mounted at floor-standing installation, na may independiyenteng pagsasaayos para sa bawat panel upang matiyak ang pare-parehong splicing gaps at flat overall surface. Direktang ibinibigay ng tagagawa, available ang OEM customization.

Nalutas ang Tatlong Pangunahing Punto ng Sakit sa Engineering

1. Hindi pantay na splicing gaps–6-way fine adjustment, minimum na gap hanggang 0.5mm

2. Long-term sagging–Bottom load-bearing brackets + multi-point force bearing, walang deformation sa loob ng 8 taon

3. Mahirap na pagpapanatili–Independiyenteng disassembly para sa isang panel, kapalit sa loob ng 90 segundo

Gabay sa Pagpili ng Modelo

Bakit pipiliin ang aming LCD Video Wall Mount?

1. 6-way na Fine Adjustment para sa Precise Splicing Gap Control

Nilagyan ng vertical, horizontal at front-back 6-way na mekanismo ng pagsasaayos para sa post-installation trimming. Kahit na may ± 5mm na mga error sa pagbabarena sa dingding, ang mga splicing gaps ay maaaring paliitin sa 0.5–1.5mm (depende sa kapal ng bezel ng screen).

Saklaw ng pagsasaayos:

•Patayo:±8mm

•Pahalang:±8mm

•Front-back:±5mm

2. Modular Frame para sa Flexible na Layout

Ang split assembly frame na may precision positioning latches ay sumusuporta sa:

•Layout ng landscape ng isang hilera (1×N)

•Multi-row matrix layout (M×N)

•Portrait screen splicing (para sa digital signage)

• Pinaghalong landscape at portrait na layout

Pinakamataas na taas ng isang column: 4m (tinatayang 6 na pirasong 46"/ 4 na mga panel na 55"

Walang limitasyong pahalang na extension sa pamamagitan ng maraming hanay ng hanay nang magkatabi

3. Independent Disassembly para sa Walang Kahirapang Pagpapanatili

Ang bawat panel ay naayos na may hiwalay na mga kawit. Para sa maling pagpapalit ng panel o inspeksyon ng mga kable sa likuran:

✅Hindi na kailangang lansagin ang mga katabing screen

✅Pag-disassembly ng solong tao sa loob ng 90 segundo

✅Walang epekto sa pangkalahatang katatagan ng pader

4. Pinipigilan ng Bottom Load Bracket ang Sagging

Ang isang solong 55"panel ay tumitimbang ng hanggang 35kg. Ang mga ordinaryong mount ay umaasa lamang sa likod na nakabitin, madaling tumagilid at lumubog sa ibaba pagkatapos ng pangmatagalang paggamit.

Ang mount na ito ay nagdaragdag ng mga bottom load bracket para ipamahagi ang bigat ng panel sa mga cross beam, na may ligtas na single-panel load capacity na 80kg at zero deformation sa loob ng 8 taon.

5. Nakatagong Cable Management para sa Maayos na Hitsura

Nakalaan sa frame ang mga nakatalagang cable routing channel para sa hiwalay na malakas at mahinang kasalukuyang mga kable:

Ang mga HDMI cable, network cable at power cord ay ganap na nakapaloob

Walang nakalantad na mga wire sa harap ng video wall

Sumusunod sa pagkontrol ng sunog at mga pamantayan sa inspeksyon ng seguridad

6. Ang mga Dual Installation Mode ay Akma sa Lahat ng Uri ng Pader

Mga Teknikal na Parameter

Mga Hakbang sa Pag-install (Nakabit sa dingding para sa Sanggunian)

2 manggagawa ang kailangan; tumatagal ng humigit-kumulang 2 oras ang 4-panel na video wall

Mga Hakbang sa Pag-install na naka-mount sa dingding

1. Pagsukat at Pagpoposisyon: Markahan ang mga posisyon ng pagbabarena sa dingding sa bawat pagguhit ng layout ng splicing, i-calibrate gamit ang level gauge

2. Ayusin ang Mga Cross Beam: Mag-install ng mga pahalang na cross beam (1 bawat hilera) na may M10/M12 expansion bolts, spacing≤600mm

3. Paunang i-install ang mga Hanging Plate: Ayusin ang fine-tuning na hanging plates sa likod ng mga butas ng VESA ng mga screen, tiyakin ang pahalang na pagkakahanay

4. Mount Screens: Magsimula sa ibabang row, i-slide ang mga kawit ng screen papunta sa mga cross beam slot at i-fasten ang mga latch

5. Fine-tune Splicing Gaps: Isaayos ang 6-way na jackscrew na may hex wrench upang paliitin ang mga puwang sa≤1.0mm

6. Cable Management: Iruta ang lahat ng cable sa wire troughs at higpitan ang anti-loose screws

7. Power-on Test: Suriin ang pagpapatuloy ng larawan, gamitin pagkatapos ng kumpirmasyon

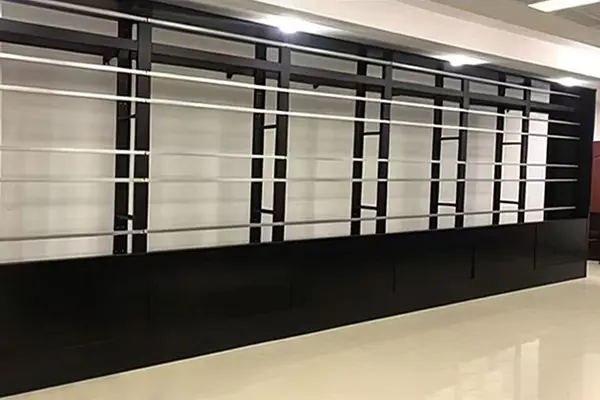

Mga Hakbang sa Pag-install na nakatayo sa sahig

1. Mag-assemble ng Mga Column: Ikonekta ang kaliwa at kanang mga column gamit ang mga cross brace sa ibaba, i-install ang mga adjustable foot pad

2. Pagsasaayos ng Antas: I-rotate ang mga foot pad para sa pagsasaayos ng taas, i-calibrate gamit ang level gauge

3. Magdagdag ng Diagonal Braces: Mandatory diagonal bracing para sa taas na higit sa 2m para sa reinforcement

4. Pag-mount ng Screen: Sundin ang Hakbang 3–5 ng pamamaraang nakakabit sa dingding

5. Pangwakas na Pag-lock: Higpitan ang lahat ng connecting bolts at i-on para sa pagsubok

Mga Naaangkop na Sitwasyon

Paghahambing sa Mga Tradisyonal na Bundok

FAQ

Q1: Anong laki ng mga video wall panel ang kasya sa mount na ito?

A: Compatible sa mainstream na 46", 49" at 55" na mga panel ng video wall. Para sa iba pang laki (43", 65"), tingnan ang aming mga nakalaang modelo o makipag-ugnayan para sa pag-customize.

Q2: Mahirap bang palitan ang bahagyang sira na mga panel?

A: Ang independiyenteng hanging na disenyo ay nagbibigay-daan sa hiwalay na pag-disassembly ng mga solong panel nang hindi naaapektuhan ang katatagan ng buong video wall.

T3: Maaari bang magkasya ang mount sa mga curved LCD splicing panel?

A: Ang mga karaniwang video wall mount ay flat-structured. Kinakailangan ang mga curved adapter para sa mga curved LCD panel. Magbigay ng curvature radius at splicing radian para sa custom na curved arm processing.

Q4: Ano ang maximum screen load capacity at safety factor?

A: Dinisenyo na single-panel load capacity: 80kg (destructive test load≥160kg), safety factor≥2.0. Ang pinakamabigat na mainstream na 55"panel ay humigit-kumulang 30kg, 65"hanggang 45kg, parehong mas mababa sa limitasyon ng disenyo. I-verify pa rin ang aktwal na kapasidad ng pagkarga ng pader o lupa bago i-install.

Q5: Paano pumili sa pagitan ng mga naka-wall-mount at floor-standing na uri?

A:

•Concrete / solid brick wall→ Wall-mounted (mababa ang gastos, space-saving)

•Glass / marble / light steel keel wall (bawal mag-drill)→Floor-standing (walang sira sa dekorasyon)

•Multi-site na paggamit sa mobile → Mobile trolley mount (may mga casters)

Q6: Compatible ba ito sa mga screen ng ibang brand (Samsung/LG/BOE)?

A: Oo. Sakop ng VESA mounting hole ang 200×200mm hanggang 800×600mm, tugma sa mahigit 95% ng 46–55”komersyal na video wall panel sa merkado. Available ang mga adapter plate o custom na machining para sa mga espesyal na pattern ng butas.

Bakit Kami Piliin?

• Higit sa 10 taon ng karanasan sa pagmamanupaktura ng video wall mount

• ISO9001:2015 na sertipikasyon ng sistema ng pamamahala ng kalidad

• Sariling pag-aari na pabrika na may ganap na in-house na pagpoproseso ng sheet metal, pag-spray at pagpupulong

•Karanasan sa pag-export: Mga produktong ibinebenta sa mahigit 30 bansa kabilang ang Europe, America, Southeast Asia at Middle East

•Kakayahan sa pag-customize: Full-process na OEM/ODM support na may 3D drawing confirmation

• Garantiyang matapos ang pagbebenta: Tugon sa loob ng 24 na oras, ibibigay ang solusyon sa loob ng 48 oras
